工場や大きな建物の図面では、地理的な北とは別に、構内北・プラント北・プロジェクト北を定めることがあります。敷地や建物の主要な軸を図面の縦横に合わせ、位置や方向を扱いやすくするための基準です。方位磁針がその構内北を指すわけではありません。
図面を読みやすくするための北
長い建物、道路、設備列が、真北から20度傾いて並ぶ仮想施設を考えます。真北を紙の上に固定すると、設備や寸法線が斜めになります。その主要軸を図面の上向きにすれば、多くの寸法や通路が縦横にそろい、位置関係を読み取りやすくなります。
建築設計ソフトRevitの公式資料も、Project Northを建物の主要な幾何学的軸に基づく向き、True Northを実際の敷地に対する北として分けています。プラント設計ではSite Northなどの名称も使われます。ただし名称や軸の取り方はプロジェクトの取り決めによるため、「工場では必ずこう定める」という全国一律の規則ではありません。
真北・磁北・方眼北と混ぜない
| 北の種類 | 何から決まるか | 使うときの注意 |
|---|---|---|
| 真北 | 地理的な子午線 | 日照・外部地図との関係を考える基準 |
| 磁北 | その地点の地磁気 | 場所と時期で偏角が変わり、鉄骨等にも影響される |
| 方眼北・座標北 | 測量の平面座標系 | 真北との差は投影・位置によって生じる |
| 構内北・プラント北 | 施設内で合意した主要軸 | 真北や測量座標との回転角・原点を確認する |
方眼北も構内北も「図面の縦方向」に見えることがありますが、成り立ちが違います。方眼北は地図投影を伴う座標系の基準、構内北は作業しやすい向きとして施設側が採用する基準です。構内座標を国家座標へつなぐなら、両者の対応を明示します。
同じ「北へ100m」でも、移動先が変わる

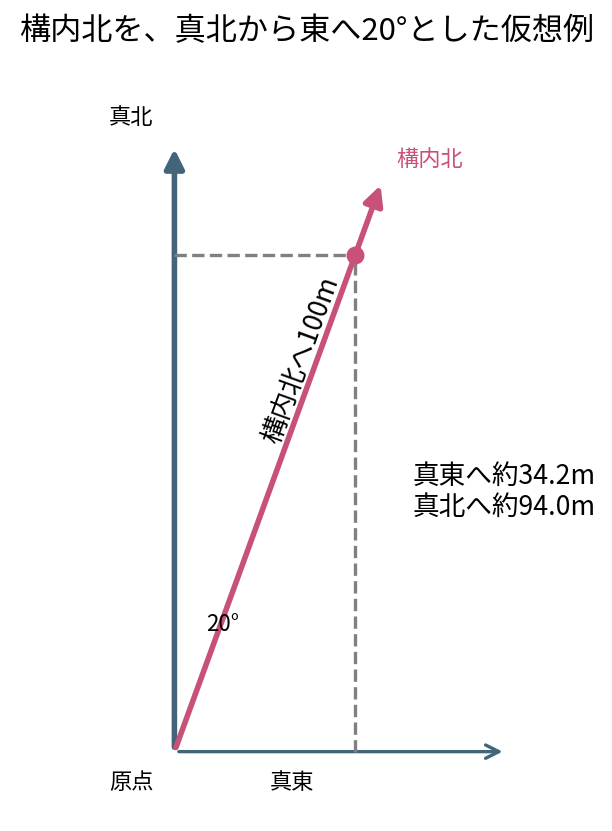

構内北が真北から東へ20度なら、構内北へ100m進む変位は、平面近似で$$\Delta E=100\sin20^\circ\approx34.2\ \mathrm{m},\qquad\Delta N=100\cos20^\circ\approx94.0\ \mathrm{m}$$です。真北へ100m進む指示とは、着く場所が異なります。
ここではEを真東、Nを真北への成分と定義しました。実務のX・Yという文字だけから東西・南北を決めつけないことも重要です。例えば日本の平面直角座標系ではXが北方向、Yが東方向ですが、CADの一般的な画面上のX・Yとは見え方が異なることがあります。角度を時計回りに正とするか、反時計回りに正とするかも確認します。
他の図面や測量結果と重ねるとき
違う設計者のモデルや測量データを重ねるとき、北の種類だけを合わせても十分とは限りません。原点の位置、座標系、単位、高さの基準もそろえる必要があります。回転角が正しくても原点が違えば、全体が平行移動してずれてしまいます。
逆に、同じ建物を「構内北を上にした表示」と「真北を上にした表示」で見るだけなら、建物が現実に回転したわけではありません。図面の見せ方が変わったのか、モデルの座標自体を回したのかを区別します。ソフト間の受け渡しでは、その操作の違いが位置ずれの原因になります。
方位の注記は、小さくても重要
図面の北矢印にNとだけ書いてあると、何の北なのか判断できない場合があります。TN、GN、PNなどの略号も、凡例や仕様書の定義とセットで読みます。真北と構内北を両方示した矢印、角度、基準点がそろっていれば、別の人が関係を確認しやすくなります。
日照や影の検討には現実の方位との対応が必要ですし、現場で「北側」と伝えるときにも、施設内の呼び方と外部の方角が違う可能性があります。口頭の方向だけで済ませず、図面番号、設備の識別名、基準軸などと合わせて確認するのが大切です。磁北との違いは、地図の北と方位磁針の北にまとめています。
参考資料
- Autodesk「About Project North and True North」：建物主軸と真北を分ける設計ソフトの公式説明
- Insight Numerics「Setting Project North」：Site NorthとTrue North、モデルの方位受け渡し
- 国土地理院「日本の測地系」：平面直角座標のX・Y軸の定義
- Lawrence Berkeley National Laboratory「Project North Definition」：建物方位と真北の回転角を扱う例
資料確認日：2026年10月2日。本文の数値例・模式図は、特記したものを除き本記事の説明用に作成しています。
